공조냉동기계기사에서 반드시필요한 선도이다.

원본 PDF파일로 준비했다.



PDF Drawing 프로그램으로

뽑아서 직접 손으로 삼각자 두개 대고 작도해도 좋지만, 태블릿에서 직접 작도를 하며 공부하면 아주 편하고 손쉽게 익힐수가 있었다.







공조냉동기계기사 선도 PDF자료



1. 몰리에르선도 (R-22)

기사에서 꼭필요한 선도표 이다.

주로 나오는것이 R-22이다.

기사시험에서 작도까지는 자주나오지 않았지만,

가끔 나오면 멘붕이오고

포기하게 되는 문제 중 하나였다.

한문제라도 놓치고 싶지 않다면 익히자.

2. 몰리에르 선도 (암모니아)

기사에서 필요는 하나,

아직까지는 기출문제중 암모니아 선도 문제

나온적이 없었던것으로 안다.

굳이 할 필요가 있나 생각되지만,

혹시 모르니 첨부한다.



3. 습공기선도

가장 자주 접하게되는 자료이다.

고화질로 크게크게 보고 작도해야

작은부분에서 오차가 나지 않기 때문에

반드시 원본파일을 써야하는 선도이다.

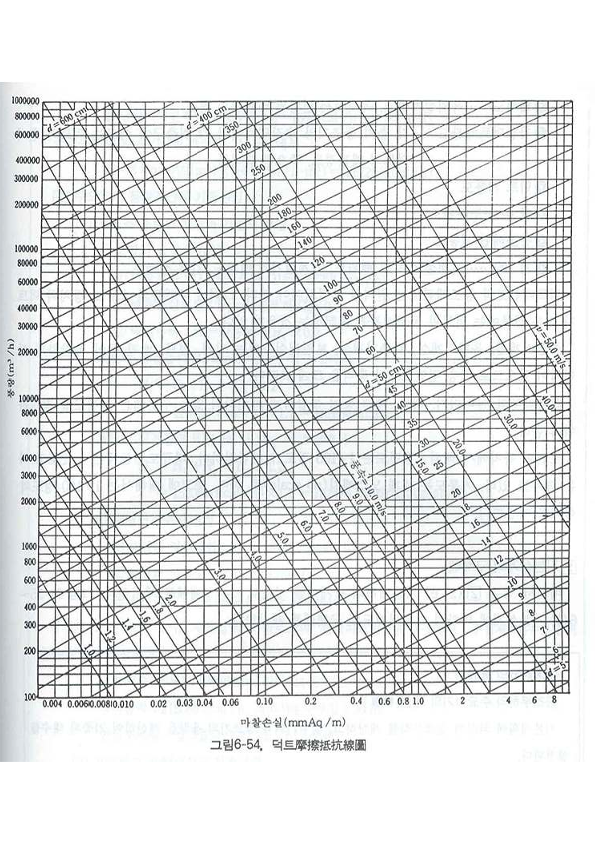

4. 덕트마찰선도

자주출제되는 문제이다.

덕트의 정압 및 크기를 알 수 있는 선도이다.

원본까진 필요없지만, 쓸모가 있어 해서 첨부했다.





(몰리엘,습공기)선도자료 고화질 원본 통합 파일(PDF)

선도표.pdf
4.55MB

덕트선도(PDF)

덕트선도(1장).pdf
0.16MB
